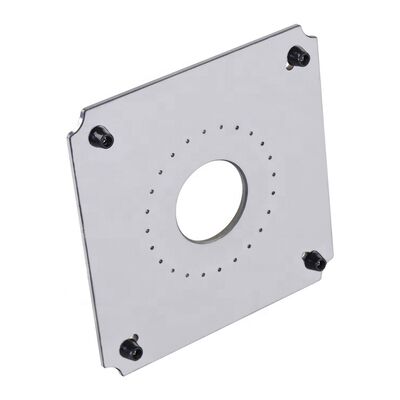

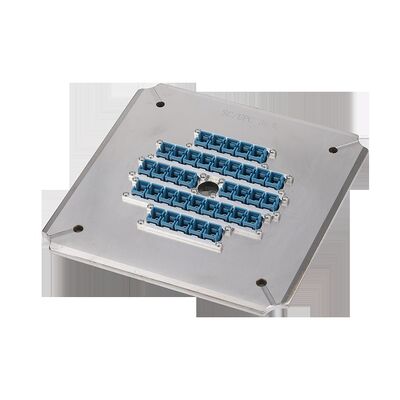

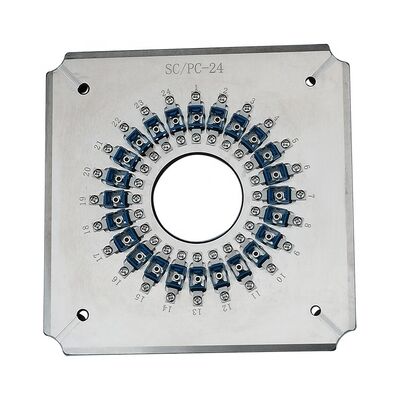

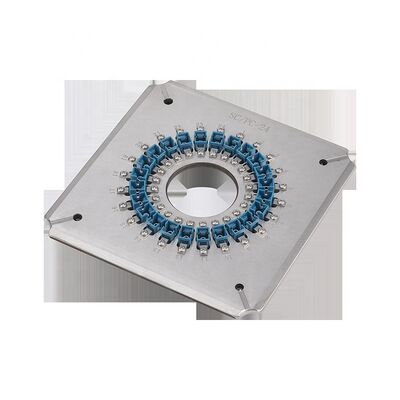

24 بندقية SC UPC مصعد للفايبر الضوئية الملمع مع S136 الفولاذ المقاوم للصدأ المقاوم للصدأ وخسارة الإدراج ≤0.20dB
تفاصيل المنتج
| يكتب: | آلة إنتاج الألياف البصرية | الوزن الصافي: | 1.2 كجم |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ المقوى S136 | مقاس: | 174 مم × 174 مم × 26 مم |
| عدد الألياف: | 24 | فقدان الإدراج: | ≤0.20db |
| خسارة العودة: | ≥55 ديسيبل (كمبيوتر شخصي) ≥60 ديسيبل (APC) | قطر الطابق: | 2.5 ملم |
| سعة: | 24 منصبًا | نهاية الوجه: | UPC |
| نوع الموصل: | SC UPC | البعد: | 174*174*26 ملم |
| الوزن الإجمالي: | 1.5 كجم | نصف قطر انحناء: | 5-25mm |
| قمة الإزاحة: | 0-50 ميكرومتر | ||
| إبراز |
24 منفذ تلميع,أداة تلميع الألياف الضوئية S136 من الفولاذ المقاوم للصدأ المقوى,فقدان الإدراج .20.20dB حامل تلميع الألياف,Hardened Stainless Steel S136 Fiber Optic Polishing Jig,Insertion Loss ≤0.20dB Fiber Polishing Holder |
||
وصف المنتج
- مصممة خصيصًا لموصلات SC/UPC
- التغيير السهل مع تشغيل بسيط ومرن
- كفاءة عالية: يلمع ما يصل إلى 24 ، 32 ، أو 36 رابطًا لكل دورة
- الوصول إلى نسبة 98٪ إلى 100٪ من جودة الصورة النهائية
- هيكل IPC مع ضغط مستقل لكل رابط
- معدل عبور التداخل ≥ 98% (عادة 100% حسب معايير IEC)
- فقدان العودة UPC ≥55dB ، فقدان الإدراج ≤0.20dB (نموذجي)
- الملحقات القابلة للإستبدال لتمديد عمر الخدمة
| النموذج | SC-UPC-24 | SC-UPC-32 | SC-UPC-36 |
|---|---|---|---|
| العلامة التجارية | CLX | CLX | CLX |
| نوع الجهاز | SC UPC | SC UPC | SC UPC |
| وجه النهاية | UPC | UPC | UPC |
| قطر الحاجز | 2.5ملم | 2.5ملم | 2.5ملم |
| السعة | 24 وظيفة | 32 وظيفة | 36 وظيفة |
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| خسارة العائد | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| التطبيق | اتصالات SC UPC المجمعة للتلميع | اتصالات SC UPC المجمعة للتلميع | اتصالات SC UPC المجمعة للتلميع |
| المواد | الفولاذ المقاوم للصدأ | ||
| البعد (L*W*H) | 174*174*26 ملم | ||
| الوزن الصافي / الوزن الإجمالي | 1.3 كجم / 1.5 كجم | ||
| آلات مناسبة | آلة التلميع CLX-02E، آلة التلميع Seikoh Giken SFP-550 والآلات المماثلة | ||
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥60dB | ≥30 ديسيبل |
| لا، لا، لا | المعلمات | معايير UPC | معايير APC |
|---|---|---|---|
| 1 | نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| 2 | التراجع القصوى | 0-50μm | 0-50μm |
| 3 | ارتفاع الألياف | -100~+50μm | -100~+50μm |
| 4 | الزاوية | لا | 8.00+/-0.50 درجة |
أبرز المنتجات
أداة تلميع ألياف SC UPC عالية الدقة ذات 24 منفذًا مع فولاذ S136 المقوى لمزيد من المتانة. يحقق خسارة إدخال ≥0.20 ديسيبل، وخسارة إرجاع ≥55 ديسيبل، وعائد تمرير أولي يتراوح بين 98-100%. رقصات قابلة للتخصيص وضمان لمدة عام.
