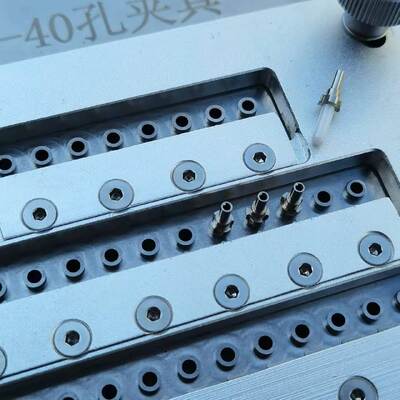

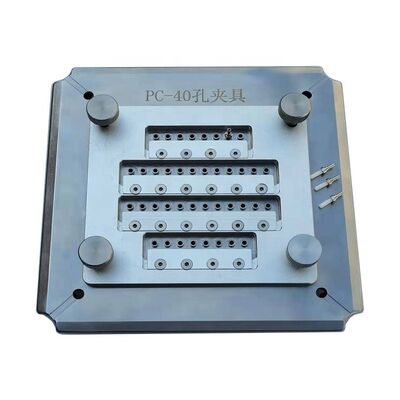

40 حاوية لصق الألياف البصرية مع الفولاذ المقاوم للصدأ S136 لخسارة الإدراج ≤0.20dB
تفاصيل المنتج
| مادة: | الفولاذ المقاوم للصدأ S136 | أبعاد: | 174 ملم × 174 ملم × 7.2 ملم |
|---|---|---|---|
| الوزن الصافي: | 1.5 كجم | فقدان الإدراج: | ≤0.20db |
| خسارة العودة: | ≥55 ديسيبل | عدد الألياف: | 40 |
| قطر الطويق الألياف: | 2.5 ملم | فقدان الإدراج SM/UPC: | ≤0.20db |
| فقدان إدخال SM/APC: | ≤0.20db | فقدان الإدراج MM/UPC: | ≤0.50db |
| خسارة عودة SM/UPC: | ≥55 ديسيبل | فقدان عودة SM/APC: | ≥ 60 ديسيبل |
| خسارة العودة MM/UPC: | ≥30 ديسيبل | نصف قطر انحناء: | 5-25 ملم (UPC)، 5-12 ملم (APC) |
| قمة الإزاحة: | 0-50 ميكرومتر | ||
| إبراز |
40 منفذ تلميع,الفولاذ المقاوم للصدأ S136 رقصة تلميع الألياف البصرية,فقدان الإدراج .20.20dB تركيبات تلميع الطويق الليفي,Stainless Steel S136 Fiber Optic Polishing Jig,Insertion Loss ≤0.20dB Fiber Ferrule Polishing Fixture |
||
وصف المنتج

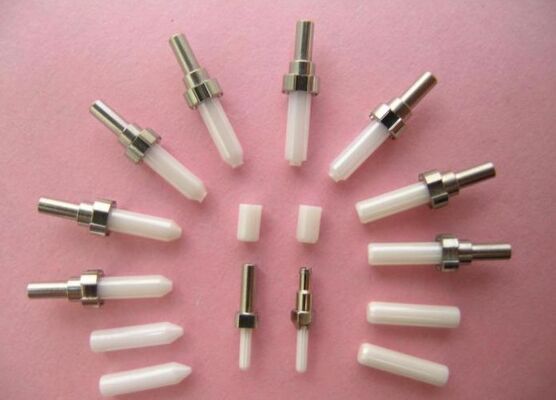

- مصممة لـ FC ، SC ، ST ، LC / PC 2.5mm Fiber Optic Connectors Ferrule
- من السهل تغيير المسامير مع عملية بسيطة ومرنة
- كفاءة عالية - يلمع ما يصل إلى 40 قناة اتصال في دورة واحدة
- الوصول الأول لجودة الصفحة النهائية يصل إلى 98 ٪ ٪
- هيكل IPC مع ضغط مستقل لكل رابط
- فقدان العودة UPC ≥55dB، فقدان الإدراج ≤0.20dB (معتاد)
- الملحقات القابلة للإستبدال تمدد عمر الخدمة بشكل كبير
- تصاميم مخصصة متاحة لموصلات SC و FC و ST حسب متطلبات العميل
| النموذج | البنك المركزي |
|---|---|
| الحجم | 174ملم × 174ملم × 7.2ملم |
| الوزن الصافي | 1.5 كجم |
| الوزن المعبأ | 1.7 كجم |
| المواد | الفولاذ المقاوم للصدأ S136 |
| التطبيق | الحفاظ على ألياف البصريات الموصولات الحاجز واللمع |
| قطر الحاجز | 2.5ملم |
| خسارة الإدراج | ≤0.20dB |
| خسارة العائد | ≥ 55 ديسيبل |
| عدد الألياف | 40 |
| الـ MOQ | قطعة واحدة |
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥60dB | ≥30 ديسيبل |
| لا، لا، لا | المعلمات | معايير UPC | معايير APC |
|---|---|---|---|
| 1 | نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| 2 | التراجع القصوى | 0-50μm | 0-50μm |
| 3 | ارتفاع الألياف | -100~+50μm | -100~+50μm |
| 4 | الزاوية | لا | 8.00+/-0.50 درجة |
أبرز المنتجات
تلميع ما يصل إلى 40 موصل FC/SC/ST لكل دورة مع فقدان إدخال ≥0.20 ديسيبل وخسارة إرجاع ≥55 ديسيبل. يضمن الفولاذ S136 المقوى المتانة وإنتاجية التمريرة الأولى بنسبة 98-100%. تصاميم قابلة للتخصيص المتاحة.
