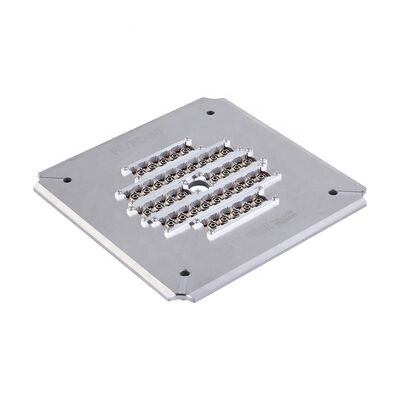

24 منفذًا للفايبر الضوئية الملمع مع حامل الحاجز 2.5 مم والصلب المقاوم للصدأ S136 البناء للاستخدام FTTH
تفاصيل المنتج
| مادة: | الفولاذ المقاوم للصدأ S136 | أبعاد: | 174 مم × 174 مم × 26 مم |
|---|---|---|---|
| وزن: | 1.2 كجم | عدد الألياف: | 24 |
| حجم حامل الطويق: | 2.5 ملم | نوع الموصل: | جهاز كمبيوتر FC |
| نهاية الوجه: | جهاز كمبيوتر | قطر الطابق: | 2.5 ملم |
| سعة: | 24 منصبًا | فقدان الإدراج: | ≤0.20db |
| خسارة العودة: | ≥55dB (كمبيوتر شخصي) | كفاءة التلميع: | 98٪ ～ 100٪ عائد التمريرة الأولى |
| معدل تمرير التدخل: | ≥98% | آلات مناسبة: | CLX-02E، سيكوه جيكن SFP-550 |
| الوزن الصافي: | 1.5 كجم | ||
| إبراز |
تركيبات تلميع الفولاذ المقاوم للصدأ S136,أداة تلميع الألياف الضوئية ذات 24 منفذًا,حامل تلميع الطويق 2.5 ملم,24-Port Fiber Optic Polishing Jig,2.5mm Ferrule Holder Polishing Holder |
||
وصف المنتج
حامل قناة 2.5 ملم عالي الدقة بأبعاد 174 × 174 × 26 ملم ، مصمم خصيصًا لتطبيقات FTTH. تم تصميمه من الفولاذ المقاوم للصدأ S136 المستدام لأداء طويل الأمد.
هذا الجهاز عالي الاستقرار يقدم جودة سطحية و دقة استثنائية مصنوع من الصلب المقاوم S2316 مع معالجة حرارية لتمديد عمر الخدمة.متوافق مع أنواع مختلفة من المكونات بما في ذلك SC، FC ، ST ، و LC ، مع تكوينات مخصصة متاحة.
- مصممة خصيصًا لموصلات FC/PC
- استبدال سهل للشفرة مع تشغيل بسيط ومرن
- كفاءة عالية: يلمع ما يصل إلى 24 ، 32 ، أو 36 رابطًا لكل دورة
- إنتاجية المرور الأول لجودة الصفحة النهائية تصل إلى 98-100٪
- هيكل IPC مع ضغط مستقل لكل رابط
- معدل عبور التداخل ≥ 98% (عادة 100% حسب معايير IEC)
- خسارة عودة PC ≥55dB ، خسارة إدراج ≤0.20dB (نموذجي)
- الملحقات القابلة للتغيير لتمديد عمر الخدمة
| النموذج | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| العلامة التجارية | CLX | CLX | CLX |
| نوع الجهاز | FC PC | FC PC | FC PC |
| وجه النهاية | البنك المركزي | البنك المركزي | البنك المركزي |
| قطر الحاجز | 2.5ملم | 2.5ملم | 2.5ملم |
| السعة | 24 وظيفة | 32 وظيفة | 36 وظيفة |
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| خسارة العائد | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| التطبيق | مكونات المكونات المجمعة لـ FC PC | ||
| المواد | الفولاذ المقاوم للصدأ | ||
| الأبعاد (L × W × H) | 174 × 174 × 26 مم | ||
| الوزن الصافي / الوزن الإجمالي | 1.5 كجم / 2.0 كجم | ||
| آلات مناسبة | آلة التلميع CLX-02E، آلة التلميع Seikoh Giken SFP-550 ومعدات مشابهة | ||
جودة عالية من البصق النهائي بدون بقع بيضاء أو خدوش رؤية واضحة لحواف الألياف لأفضل أداء
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥60dB | ≥30 ديسيبل |
| المعلم | معايير UPC | معايير APC |
|---|---|---|
| نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| التراجع القصوى | 0-50μm | 0-50μm |
| ارتفاع الألياف | -100~+50μm | -100~+50μm |
| الزاوية | لا | 8.00+/-0.50 درجة |
تم تأسيس Shenzhen Chuanglixun Optoelectronic Equipment Co.، Ltd في عام 2010 كشركة معدات الاتصالات البصرية التي تجمع بين البحث والتطوير والإنتاج وخدمة ما بعد البيع ،والخدمات التقنيةنحن نقدم منتجات عالية الجودة، ودعم شامل بعد البيع، والمساعدة التقنية المجانية لمواجهة تحديات إنتاج ألياف الاتصال.
نحن مصنع
الحد الأدنى للكمية هو قطعة واحدة.
نعم، نحن نقدم عينات.
نحن نرسل عبر DHL أو FedEx في غضون 4-6 أيام، مع الوقت المحدد بناءً على كمية الطلب.
الدفع مقدماً أو طرق دفع متعددة بما في ذلك T/T و T/L.
ضمان 1 سنة مع إصلاحات مجانية (باستثناء المواد الاستهلاكية). بعد الضمان ، يتم توفير الملحقات مقابل التكلفة.
نعم، نحن نقدم خدمات مخصصة وفقا لمتطلبات العملاء.
