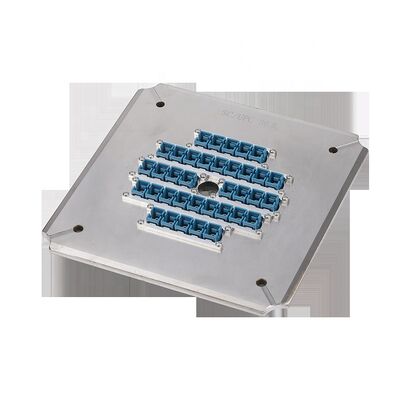

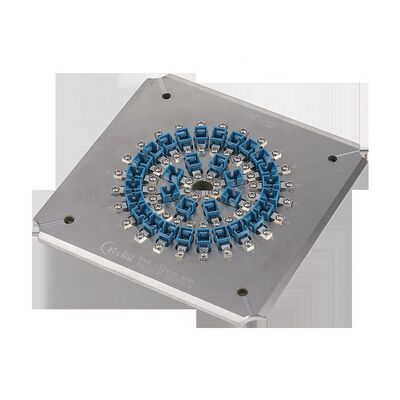

الصلب المقاوم للصدأ الصلب S136 الصبغ الضوئي الملمع مع 24 32 36 منفذ وخسارة إدراج ≤0.20dB لموصلي SC UPC
تفاصيل المنتج
| مادة: | الفولاذ المقاوم للصدأ المقوى S136 | مقاس: | 174 مم × 174 مم × 26 مم |
|---|---|---|---|
| الوزن الصافي: | 1.5 كجم | عدد الألياف: | 24,32,36 |
| فقدان الإدراج: | ≤0.20db | خسارة العودة: | ≥55 ديسيبل (كمبيوتر شخصي)، ≥60 ديسيبل (APC) |
| قطر الطابق: | 2.5 ملم | سعة: | 24 منصبًا، 32 منصبًا، 36 منصبًا |
| نهاية الوجه: | جهاز كمبيوتر | نصف قطر انحناء: | 5-25 ملم (UPC)، 5-12 ملم (APC) |
| قمة الإزاحة: | 0-50 ميكرومتر | ارتفاع الألياف: | -100~+50 ميكرومتر |
| زاوية: | 8.00+/-0.50° (APC) | عائد التمريرة الأولى: | 98%~100% |
| معدل تمرير التدخل: | ≥98% | ||
| إبراز |
تركيبات تلميع من الفولاذ المقاوم للصدأ S136,24 32 36 منفذًا لتلميع الألياف الضوئية,فقدان الإدراج .20.20dB SC UPC حامل تلميع,24 32 36 Ports Fiber Optic Polishing Jig,Insertion Loss ≤0.20dB SC UPC Polishing Holder |
||
وصف المنتج
- مصممة خصيصًا لموصلات SC / PC مع تغيير سهل للشفرة
- كفاءة عالية: يلمع 24 ، 32 ، أو 36 رابطًا لكل دورة
- يصل العائد من المرور الأول إلى 98-100٪ لجودة الوجه النهائي
- هيكل IPC مع ضغط مستقل لكل رابط
- أداء ممتاز: فقدان عودة APC ≥60dB ، فقدان عودة UPC ≥55dB
- خسارة الإدراج ≤0.20dB (عادة)
- الملحقات القابلة للإستبدال تمدد عمر الخدمة
- تكوينات مخصصة متاحة لموصلات SC و FC و ST و LC
| النموذج | SC-PC-24 | SC-PC-32 | SC-PC-36 |
|---|---|---|---|
| العلامة التجارية | CLX | CLX | CLX |
| نوع الجهاز | الـ SC PC | الـ SC PC | الـ SC PC |
| وجه النهاية | البنك المركزي | البنك المركزي | البنك المركزي |
| قطر الحاجز | 2.5ملم | 2.5ملم | 2.5ملم |
| السعة | 24 وظيفة | 32 وظيفة | 36 وظيفة |
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| خسارة العائد | ≥ 55dB (APC) | ≥ 55dB (APC) | ≥55dB (PC) |
| المواد | الفولاذ المقاوم للصدأ S136 | ||
| البعد (L*W*H) | 174*174*26 ملم | ||
| الوزن الصافي / الوزن الإجمالي | 1.5 كجم / 2.0 كجم | ||
| آلات مناسبة | آلة التلميع CLX-02E، آلة التلميع Seikoh Giken SFP-550 والآلات المماثلة | ||
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥60dB | ≥30 ديسيبل |
| المعلمات | معايير UPC | معايير APC |
|---|---|---|
| نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| التراجع القصوى | 0-50μm | 0-50μm |
| ارتفاع الألياف | -100~+50μm | -100~+50μm |
| الزاوية | لا | 8.00+/-0.50 درجة |
احصل على اقتباس مجاني
أبرز المنتجات
أداة تلميع ألياف SC/PC عالية الكفاءة مع فولاذ S136 المقوى لمزيد من المتانة. يقوم بتلميع 24-36 موصلاً في كل دورة بإنتاجية تمريرة أولى تتراوح بين 98-100%. يفي بمعايير IEC: خسارة الإدراج ≥0.20 ديسيبل، وخسارة الإرجاع ≥55 ديسيبل. قابلة للتخصيص لموصلات SC/FC/ST/LC.
