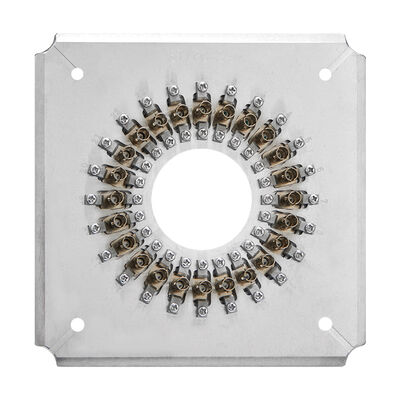

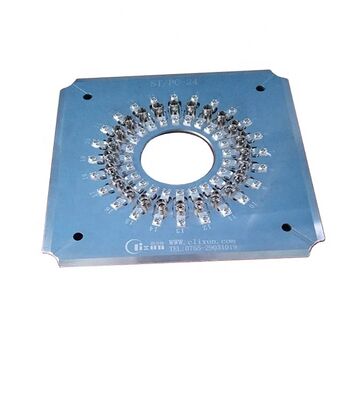

ST ألياف ضوئية 24/32 مصفوفة التلميع مع الفولاذ المقاوم للصدأ S136 لتوفير كفاءة عالية وفقدان إدراج ≤0.20dB
تفاصيل المنتج
| مادة: | الفولاذ المقاوم للصدأ المقوى S136 | مقاس: | 174 ملم × 174 ملم × 26 ملم |
|---|---|---|---|
| الوزن الصافي: | 1.2 كجم | عدد الألياف: | 24,32 |
| فقدان الإدراج: | ≤0.20db | خسارة العودة: | ≥55dB (كمبيوتر شخصي) |
| قطر الطابق: | 2.5 ملم | سعة: | 24 منصبًا، 32 منصبًا |
| نوع الوجه النهائي: | الكمبيوتر الشخصي ، APC | نصف قطر انحناء: | 5-25 ملم (UPC)، 5-12 ملم (APC) |
| قمة الإزاحة: | 0-50 ميكرومتر | ارتفاع الألياف: | -100~+50 ميكرومتر |
| زاوية: | 8.00+/-0.50° (APC) | الوزن الإجمالي: | 2.0 كلغ |
| آلات مناسبة: | CLX-02E، سيكوه جيكن SFP-550 | ||
| إبراز |
تركيبات تلميع من الفولاذ المقاوم للصدأ S136,موصلات 24/32 في دورة واحدة لتلميع الألياف البصرية,فقدان الإدراج .20.20dB حامل تلميع موصل ST,24/32 Connectors in One Cycle Fiber Optic Polishing Jig,Insertion Loss ≤0.20dB ST Connector Polishing Holder |
||
وصف المنتج

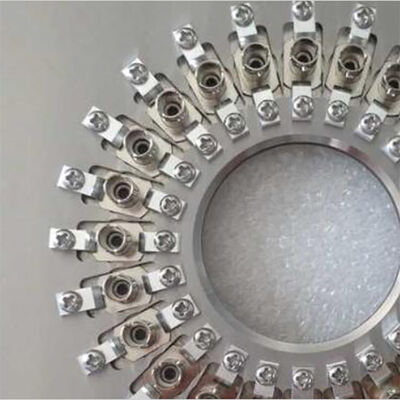

- مصممة خصيصًا لموصلات ST-PC

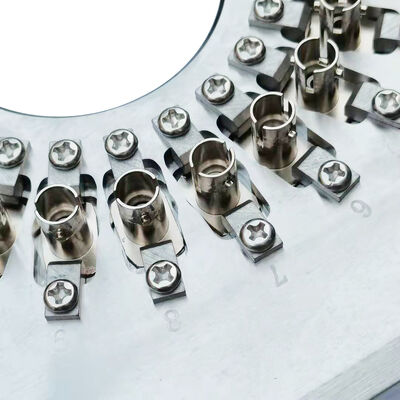

- من السهل تغيير المسامير مع عملية بسيطة ومرنة
- كفاءة عالية: يلمع ما يصل إلى 24 أو 32 وصلة في دورة واحدة
- الوصول الأول لجودة الصفحة النهائية يصل إلى 98 ٪ ٪
- هيكل IPC مع ضغط مستقل لكل رابط
- معدل المرور مع التداخل ≥ 98% (عادة 100٪ ، حسب معايير IEC)
- خسارة عودة PC ≥55dB ، خسارة إدراج ≤0.20dB (نموذجي)
- الملحقات القابلة للإستبدال تمدد عمر الخدمة
- مصنوعة من الصلب الصلب S136 عالية الجودة من أجل المتانة
- متوفرة مع أدوات للاتصالات SC ، FC ، ST ، LC والتصاميم المخصصة

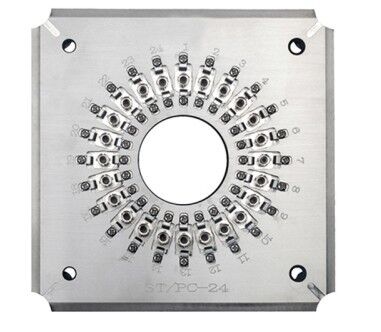

| النموذج | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| العلامة التجارية | CLX | CLX | CLX |
| نوع الجهاز | ST PC | ST PC | ST APC |
| وجه النهاية | البنك المركزي | البنك المركزي | الـ APC |
| قطر الحاجز | 2.5ملم | 2.5ملم | 2.5ملم |
| السعة | 24 وظيفة | 32 وظيفة | 26 وظيفة |
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| خسارة العائد | ≥55dB (PC) | ≥55dB (PC) | ≥60dB (APC) |
| التطبيق | مكونات ST PC المجمعة | مكونات ST PC المجمعة | صلات ST APC المجمعة للتلميع |
| المواد | الفولاذ المقاوم للصدأ S136 | ||
| البعد (L*W*H) | 174*174*26 ملم | ||
| الوزن الصافي / الوزن الإجمالي | 1.5 كجم / 2.0 كجم | ||
| آلات مناسبة | آلة التلميع CLX-02E، آلة التلميع Seikoh Giken SFP-550 والآلات المماثلة | ||
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥60dB | ≥30 ديسيبل |
| لا، لا، لا | المعلمات | معايير UPC | معايير APC |
|---|---|---|---|
| 1. | نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| 2. | التراجع القصوى | 0-50μm | 0-50μm |
| 3. | ارتفاع الألياف | -100~+50μm | -100~+50μm |
| 4. | الزاوية | لا | 8.00+/-0.50 درجة |
تأسست في عام 2010، شنتشن تشوانغليكسون أوبتوإلكترونيك معدات الشركة المحدودة هي شركة معدات الاتصالات البصرية دمج البحث والتطوير، والإنتاج،خدمات ما بعد البيع والخدمات التقنيةنحن لا نبيع فقط منتجات عالية الجودة ونقدم خدمة جيدة بعد البيع، ولكن أيضا توفير الدعم التقني المجانية لعملائنا.بالنسبة للمشاكل التقنية التي واجهتها في إنتاج موصلات الألياف الضوئيةنحن نقدم حلول فعالة
أبرز المنتجات
تعمل أداة تلميع الألياف الضوئية ST على تلميع ما يصل إلى 32 موصلاً من موصلات ST-PC في كل دورة مع فقدان إدخال يبلغ .20.20 ديسيبل وخسارة إرجاع تبلغ 55 ديسيبل. مصنوع من الفولاذ S136 المقوى لمزيد من المتانة. عائد مرتفع بنسبة 98-100% من التمريرة الأولى. ضمان لمدة عامين، موك 1 قطعة.
