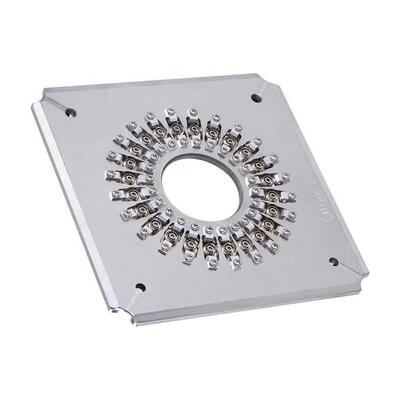

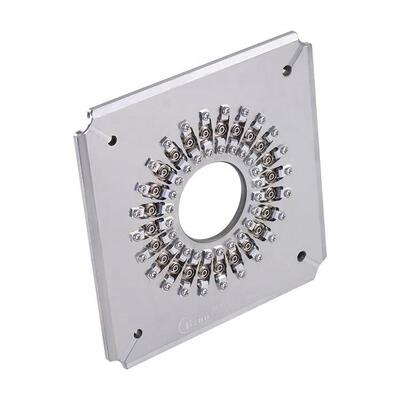

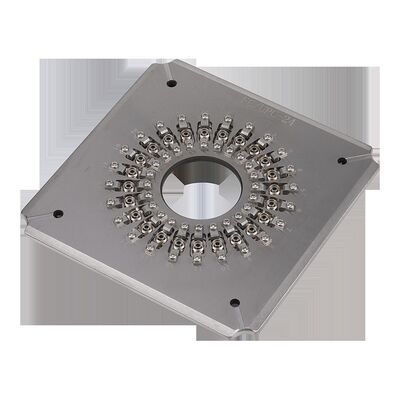

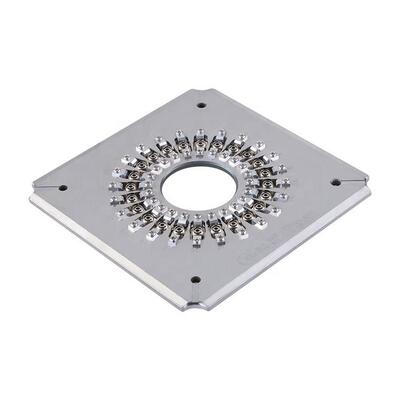

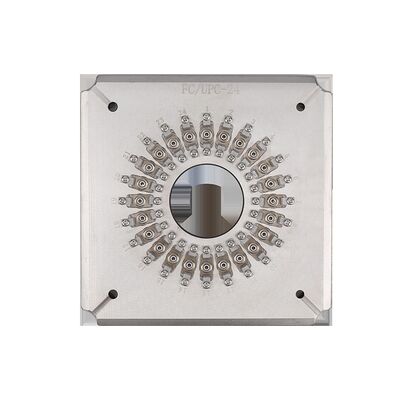

الصلب المقاوم للصدأ S136 FC UPC الملمع مع 24/32/36 الموصلات القدرة والضغط المستقل هيكل IPC
تفاصيل المنتج
| نوع الموصل: | FC UPC | نهاية الوجه: | UPC |
|---|---|---|---|
| قطر الطابق: | 2.5 ملم | سعة: | 24/32/36 موقفا |
| فقدان الإدراج: | ≤0.20db | خسارة العودة: | ≥55 ديسيبل (UPC) |
| مادة: | الفولاذ المقاوم للصدأ | البعد: | 174*174*26 ملم |
| الوزن الصافي: | 1.3 كجم | الوزن الإجمالي: | 1.5 كجم |
| آلات مناسبة: | كلكس-02E، سفب-550 | خسارة عودة APC: | ≥ 60 ديسيبل |
| فقدان الإدراج MM: | ≤0.50db | خسارة العودة MM: | ≥30 ديسيبل |
| نصف قطر انحناء: | 5-25 ملم (UPC)، 5-12 ملم (APC) | ||
| إبراز |
تركيبات تلميع الفولاذ المقاوم للصدأ S136,24/32/36 موصلات سعة الألياف البصرية تلميع الرقصة,هيكل ضغط IPC المستقل,حامل تلميع FC UPC,Independent Compression IPC Structure FC UPC Polishing Holder |
||
وصف المنتج
- مصممة خصيصًا لموصلات FC/UPC (PC)
- تغييرات سهلة مع تشغيل بسيط ومرن
- التلميع عالية الكفاءة: 24، 32 أو 36 وصلة لكل دورة
- 98٪ ٪ 100٪ من عائد المرور الأول لجودة الوجه النهائي
- هيكل IPC مع ضغط مستقل لكل رابط
- معدل اجتياز ≥98% مع التداخل (100% نموذجياً حسب معايير IEC)
- فقدان عودة APC ≥60dB، وفقدان عودة UPC ≥55dB
- خسارة الإدراج ≤0.20dB (عادة)
- الملحقات القابلة للإستبدال لتمديد عمر الخدمة
- تصاميم مخصصة متاحة لموصلات SC و FC و ST و LC
| النموذج | FC-UPC-24 | FC-UPC-32 | FC-UPC 36 |
|---|---|---|---|
| العلامة التجارية | CLX | CLX | CLX |
| نوع الجهاز | FC UPC | FC UPC | FC UPC |
| وجه النهاية | UPC | UPC | UPC |
| قطر الحاجز | 2.5ملم | 2.5ملم | 2.5ملم |
| السعة | 24 وظيفة | 32 وظيفة | 36 وظيفة |
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| خسارة العائد | ≥ 55dB (UPC) | ≥ 55dB (UPC) | ≥ 55dB (UPC) |
| التطبيق | أجهزة الاتصال المجمعة لـ FC UPC | أجهزة الاتصال المجمعة لـ FC UPC | أجهزة الاتصال المجمعة لـ FC UPC |
| المواد | الفولاذ المقاوم للصدأ | ||
| البعد (L*W*H) | 174*174*26 ملم | ||
| الوزن الصافي / الوزن الإجمالي (كيلوغرام) | 1.3 كجم / 1.5 كجم | ||
| آلات مناسبة | آلة التلميع CLX-02E، آلة التلميع Seikoh Giken SFP-550 والآلات المماثلة | ||
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥60dB | ≥30 ديسيبل |
| المعلمات | معايير UPC | معايير APC |
|---|---|---|
| نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| التراجع القصوى | 0-50μm | 0-50μm |
| ارتفاع الألياف | -100~+50μm | -100~+50μm |
| الزاوية | لا | 8.00+/-0.50 درجة |
أبرز المنتجات
تعمل أداة تلميع الألياف FC/UPC عالية الكفاءة على تلميع ما يصل إلى 36 موصلًا في كل دورة مع إنتاجية تمريرة أولى بنسبة 98-100%. مصنوع من الفولاذ المقاوم للصدأ المتين، فهو يضمن فقدان إدخال منخفض (≥0.20 ديسيبل) وخسارة عالية في الإرجاع (≥55 ديسيبل). تصميم قابل للإصلاح وخيارات مخصصة متاحة.
