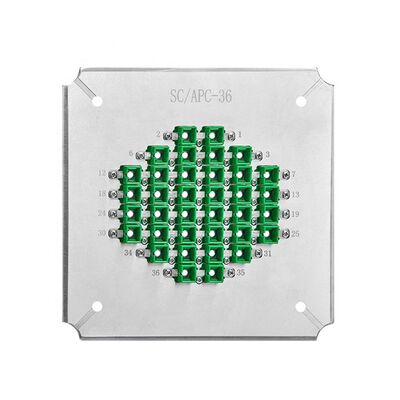

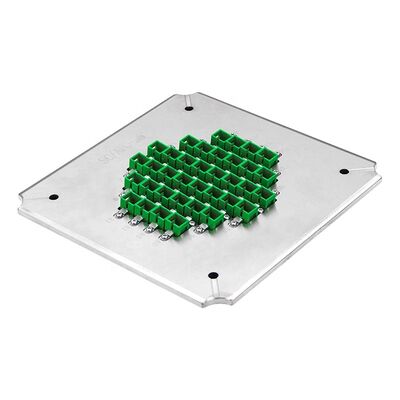

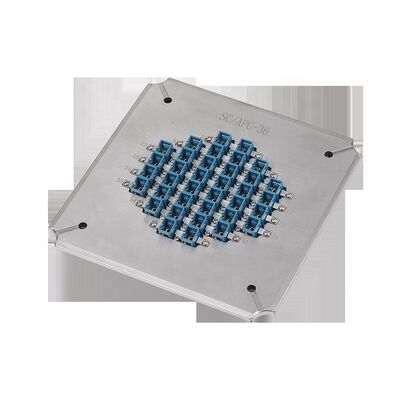

36 المواقف ألياف ضوئية جاج البوليسة مع الصلب المقاوم للصدأ S2316 للسيارات الوقودية ضياع العودة ≥60dB
تفاصيل المنتج
| يكتب: | ألياف ضوئية جيرغ البوليسة | مادة: | الفولاذ المقاوم للصدأ المقوى 2316 |
|---|---|---|---|
| نوع الموصل: | موصل SC APC | مقاس: | 174 * 174 * 26 ملم |
| قطر الطابق: | 2.50 مم | الوزن الصافي: | 1.5 كجم |
| الوزن الإجمالي: | 2.0 كلغ | عدد الألياف: | 36 منصبًا |
| فقدان الإدراج: | ≤0.20db | خسارة العودة: | ≥60 ديسيبل (APC) |
| نهاية الوجه: | APC | سعة: | 36 منصبًا |
| نصف قطر انحناء: | 5-12mm | قمة الإزاحة: | 0-50 ميكرومتر |
| ارتفاع الألياف: | -100~+50 ميكرومتر | ||
| إبراز |
36 وضعية لتركيبات التلميع,أداة تلميع الألياف الضوئية S2316 من الفولاذ المقاوم للصدأ المقوى,APC خسارة العودة ≥60dB لوحة تلميع الألياف,Hardened Stainless Steel S2316 Fiber Optic Polishing Jig,APC Return Loss ≥60dB Fiber Polishing Plate |
||
وصف المنتج
مصمم من الصلبة الصلبة عالية الاستقرار مع جودة السطح الممتازة، المصنوعة من الصلب المقاوم S2316 لمدة خدمة طويلة. متوافق مع SC، FC، ST،أنواع موصلات LC ويمكن تخصيصها لمتطلبات العملاء.
- مصممة لموصلات SC/APC مع آلية تغيير الجهاز بسهولة
- كفاءة عالية: يلمع ما يصل إلى 36 وصلة في الدورة الواحدة
- إنتاج أول مرور لجودة الصفحة النهائية يصل إلى 98-100٪
- هيكل IPC مع ضغط مستقل لكل رابط
- خسارة عودة APC ≥60dB ، خسارة إدراج ≤0.20dB (نموذجية)
- الملحقات القابلة للإستبدال لتمديد عمر الخدمة
| النموذج | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| العلامة التجارية | CLX | CLX | CLX |
| نوع الجهاز | SC UPC | SC APC | SC APC |
| وجه النهاية | UPC | الـ APC | الـ APC |
| قطر الحاجز | 2.5ملم | 2.5ملم | 2.5ملم |
| السعة | 24 وظيفة | 26 وظيفة | 36 وظيفة |
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| خسارة العائد | ≥50dB (UPC) | ≥60dB (APC) | ≥60dB (APC) |
| المواد | الفولاذ المقاوم للصدأ S136 | ||
| البعد (L*W*H) | 174*174*26 ملم | ||
| الوزن | 1.5 كجم صافي / 2.0 كجم إجمالي | ||
| آلات مناسبة | آلة التلميع CLX-02E، آلة التلميع Seikoh Giken SFP-550 والآلات المماثلة | ||
متوفرة في 24، 32، و 36 تشكيلات الموقف لموصلات FC / PC مع نفس معايير البناء عالية الجودة والأداء.
| النموذج | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| نوع الجهاز | FC PC | FC PC | FC PC |
| وجه النهاية | البنك المركزي | البنك المركزي | البنك المركزي |
| خسارة العائد | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
جودة عالية من البصق النهائي بدون بقع بيضاء أو خدوش، حواف الألياف واضحة.
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥60dB | ≥30 ديسيبل |
| المعلم | معايير UPC | معايير APC |
|---|---|---|
| نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| التراجع القصوى | 0-50μm | 0-50μm |
| ارتفاع الألياف | -100~+50μm | -100~+50μm |
| الزاوية | لا | 8.00+/-0.50 درجة |
تم تأسيس Shenzhen Chuanglixun Optoelectronic Equipment Co. ، Ltd في عام 2010 كشركة معدات الاتصالات البصرية التي تدمج البحث والتطوير والإنتاج ،خدمات ما بعد البيع والخدمات التقنية.
أبرز المنتجات
تعمل أداة التلميع SC APC عالية الكفاءة على تلميع 36 موصلاً في كل دورة. يتميز بفولاذ S2316 المقوى من أجل المتانة، وهيكل IPC للحصول على إنتاجية تزيد عن 98%، ويحقق خسارة إرجاع ≥60 ديسيبل وخسارة إدخال ≥0.20 ديسيبل. ضمان لمدة سنة واحدة.
