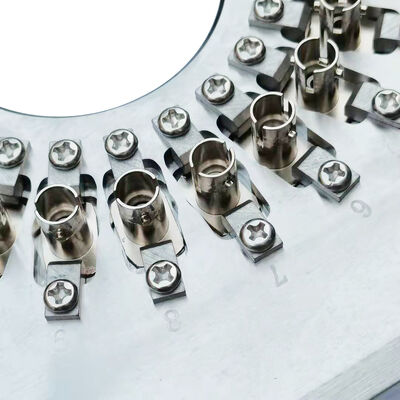

معدات التلميع من الصلب المقاوم للصدأ S136 للألياف الملمع للاتصالات ST مع 24 وصلة في دورة واحدة وخسارة إدراج ≤0.20dB
تفاصيل المنتج
| يكتب: | آلة إنتاج الألياف البصرية | الوزن الصافي: | 1.2 كجم |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ المقوى S136 | أبعاد: | 174 مم × 174 مم × 26 مم |
| فقدان الإدراج: | ≤0.20db | خسارة العودة: | ≥55dB (كمبيوتر شخصي) |
| عدد الألياف: | 24 | نوع الموصل: | كمبيوتر ST |
| نهاية الوجه: | جهاز كمبيوتر | قطر الطابق: | 2.5 ملم |
| سعة: | 24 منصبًا | نصف قطر انحناء: | 5-25mm |
| قمة الإزاحة: | 0-50 ميكرومتر | ارتفاع الألياف: | -100~+50 ميكرومتر |
| زاوية: | 8.00+/-0.50 درجة | ||
| إبراز |
تركيبات تلميع الألياف المصنوعة من الفولاذ المقاوم للصدأ S136,24 موصلاً في دورة واحدة من أدوات تلميع الألياف,فقدان الإدراج .20.20dB آلة تلميع موصل ST,24 Connectors in One Cycle Fiber Polishing Fixture,Insertion Loss ≤0.20dB ST Connector Polish Machine |
||
وصف المنتج
- مصممة خصيصًا لموصلات ST / PC مع تغيير سهل للشفرة
- كفاءة عالية: يلمع ما يصل إلى 24 ، 32 ، أو 36 رابطًا لكل دورة
- إنتاج أول مرور لجودة الصفحة النهائية يصل إلى 98-100٪
- هيكل IPC مع ضغط مستقل لكل رابط
- أداء ممتاز: فقدان عودة APC ≥60dB ، فقدان عودة UPC ≥55dB
- الملحقات القابلة للإستبدال تمدد عمر الخدمة بشكل كبير
- قابلة للتخصيص لموصلات SC و FC و ST و LC حسب متطلبات العميل
| النموذج | ST-PC-24 | ST-PC-32 | ST-PC-36 |
|---|---|---|---|
| العلامة التجارية | CLX | CLX | CLX |
| نوع الجهاز | ST PC | ST PC | ST PC |
| وجه النهاية | البنك المركزي | البنك المركزي | البنك المركزي |
| قطر الحاجز | 2.5ملم | 2.5ملم | 2.5ملم |
| السعة | 24 وظيفة | 32 وظيفة | 36 وظيفة |
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| خسارة العائد | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| التطبيق | مكونات ST PC المجمعة | ||
| المواد | الفولاذ المقاوم للصدأ | ||
| البعد (L*W*H) | 174*174*26 ملم | ||
| الوزن الصافي / الوزن الإجمالي | 1.3 كجم / 1.5 كجم | ||
| آلات مناسبة | آلة التلميع CLX-02E، آلة التلميع Seikoh Giken SFP-550 والآلات المماثلة | ||
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥60dB | ≥30 ديسيبل |
| المعلمات | معايير UPC | معايير APC |
|---|---|---|
| نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| التراجع القصوى | 0-50μm | 0-50μm |
| ارتفاع الألياف | -100~+50μm | -100~+50μm |
| الزاوية | لا | 8.00+/-0.50 درجة |
أبرز المنتجات
تعمل أداة تلميع الألياف ST على تلميع ما يصل إلى 24 موصلًا في كل دورة مع فقدان إدخال يبلغ .20.20 ديسيبل وخسارة إرجاع تبلغ 55 ديسيبل. مصنوع من الفولاذ S136 المقوى لمزيد من المتانة. قابلة للتخصيص لموصلات SC/FC/LC. ضمان لمدة عامين.
