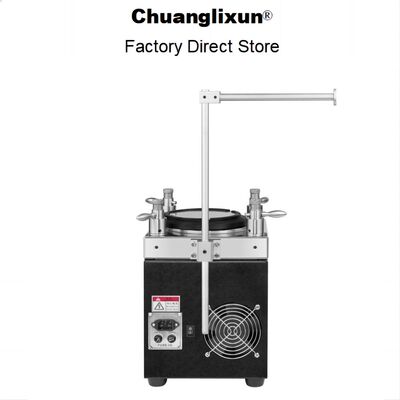

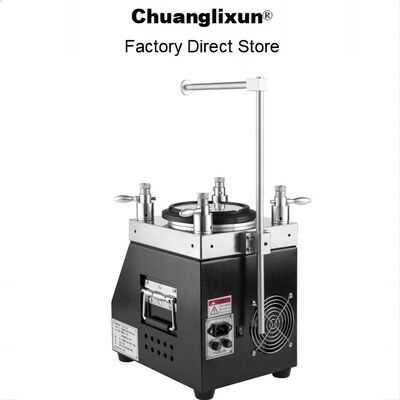

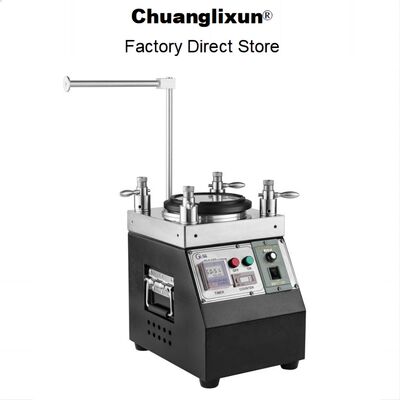

آلة صقل الألياف الضوئية عالية الدقة مع 48 قطعة من قدرة الـ MU/LC 98% من قدرة المرور الأول وسرعة قابلة للتعديل 140 دورة في الدقيقة
تفاصيل المنتج
| مزود الطاقة: | 110 ~ 220 فولت تيار متردد 50 هرتز / 60 هرتز | الوزن الصافي: | 28 كجم |
|---|---|---|---|
| حجم الآلة: | الطول 240 (مم) × العرض 240 (مم) × الارتفاع 260 (مم) | الرطوبة النسبية: | 15٪ ~ 85٪ |
| درجة حرارة العمل: | 10 درجة ~ 40 درجة مئوية درجة | حجم لوحة التلميع: | 127 ملم |
| فقدان الإدراج: | .20.20 ديسيبل (نموذجي) | خسارة العودة: | الكمبيوتر (UPC) ≥55dB، APC ≥60dB |

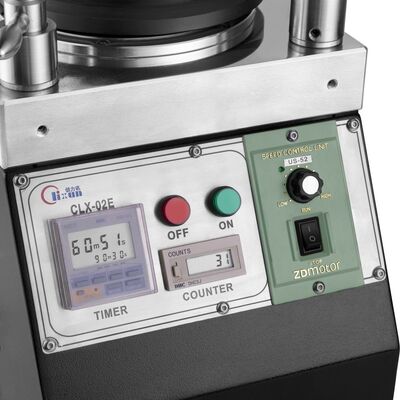

| الطاقة الكهربائية: | 126 وات | إعدادات الوقت: | 99 دقيقة و99 ثانية (الحد الأقصى) |
| سرعة دوران التلميع: | 140 دورة في الدقيقة | أقصى قدرة تلميع: | 48 قطعة لموصلات MU وLC، 36 قطعة لموصلات SC، FC، ST |
| عائد التمريرة الأولى: | 98%~100% | معدل النجاح ثلاثي الأبعاد: | >= 98% (100% نموذجي، وفقًا للجنة الكهروتقنية الدولية) |
| نصف قطر انحناء: | 5-25 ملم (UPC)، 5-12 ملم (APC) | ||
| إبراز |
ماكينة تلميع الألياف الضوئية ذات سعة 48 قطعة MU/LC,ماكينة تلميع الألياف الضوئية ذات إنتاجية أولية بنسبة 98%,آلة تلميع سلك تصحيح الألياف 140 دورة في الدقيقة قابلة للتعديل,98% first pass yield Fiber Optic Polishing Machine,Adjustable speed 140RPM Fiber Patch Cord Polishing Machine |
||
وصف المنتج
- معدات للفيسبورغ البصرية عالية الدقة
- أدوات التلميع سريعة التغيير لتشغيل فعال
- مسارات التلميع على مدار الكوكب مع سرعة دوران قابلة للتعديل (عادة 140RPM)
- الحد الأقصى للقدرة: 48 قطعة لموصلي MU و LC ، 36 قطعة لموصلي SC و FC و ST
- كفاءة عالية مع 98٪ ٪ سلعة المرور الأولى لجودة الوجه النهائي
- عدة أجزاء من الجهاز
- معدل تمرير 3D لمصاحيب الألياف البصرية ≥ 98٪ (عادة 100٪ وفقًا لـ IEC)
- فقدان عودة APC ≥60dB ، PC ((UPC) فقدان عودة ≥55dB ، فقدان الإدراج ≤0.20dB (معتاد)
- البناء من الفولاذ المقاوم للصدأ عالي الجودة مع المعالجة الحرارية يضمن الدقة والمتانة
- استقرار ممتاز مع 8-10 سنوات من العمر التشغيلي
| المعلم | المواصفات |
|---|---|

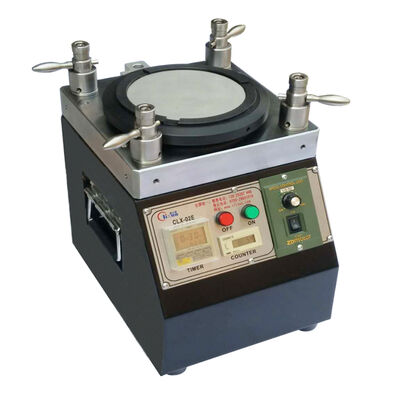

| نوع الجهاز | CLX-02E |
| حجم المنتج | L 240mm × W 240mm × H 260mm |
| الوزن الصافي | 28 كجم |
| إمدادات الطاقة | 110~230VAC 50Hz/60Hz |
| الطاقة الكهربائية | 126 واط |
| الرطوبة النسبية | 15% ~ 85% |
| درجة حرارة العمل | 8°C~45°C |
| زيادة في حجم الصفيحة الدوارة | 127 ملم (5 بوصات) |
| إعدادات الوقت | 99 دقيقة و 99 ثانية |
| خسارة الإدراج | ≤0.20dB (عادة) |
| خسارة العائد | PC ((UPC) ≥ 55dB ، APC ≥ 60dB |
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥60dB | ≥30 ديسيبل |
| المعلم | معايير UPC | معايير APC |
|---|---|---|
| نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| التراجع القصوى | 0-50μm | 0-50μm |
| ارتفاع الألياف | -100~+50μm | -100~+50μm |
| الزاوية | لا | 8.00+/-0.50 درجة |
تأسست في عام 2010، شنتشن تشوانغليكسون أوبتوإلكترونيك معدات الشركة المحدودة هي شركة معدات الاتصالات البصرية دمج البحث والتطوير، والإنتاج،خدمات ما بعد البيع والخدمات التقنيةنحن لا نبيع فقط منتجات عالية الجودة ونقدم خدمة جيدة بعد البيع، ولكن أيضا توفير الدعم التقني المجانية لعملائنا.نحن نقدم حلول فعالة للمشاكل التقنية التي تواجه في إنتاج موصلات الألياف الضوئية.
أبرز المنتجات
آلة تلميع الألياف الضوئية عالية الدقة لـ FTTH. يحقق خسارة إدخال ≥0.20 ديسيبل، وخسارة إرجاع ≥55 ديسيبل (UPC)، و≥60 ديسيبل (APC). يتعامل مع 36-48 موصلاً في وقت واحد مع إنتاجية تمرير أولي بنسبة 98-100%. هيكل متين من الفولاذ المقاوم للصدأ، ضمان لمدة عامين.
