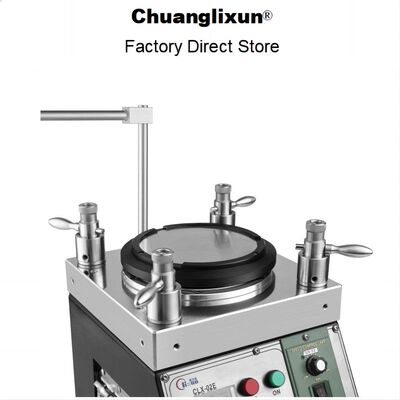

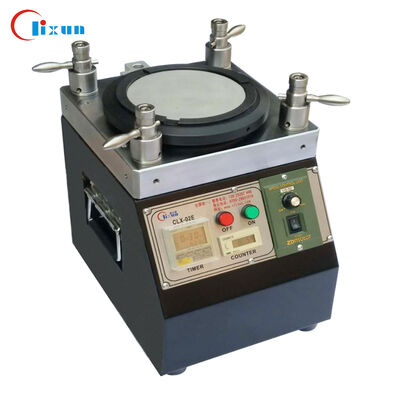

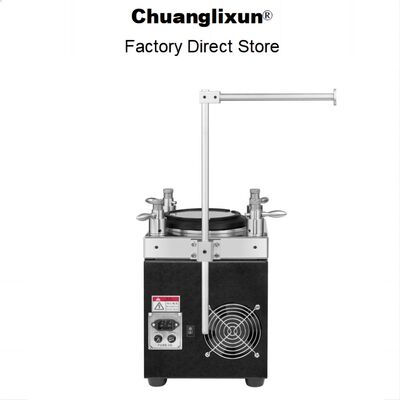

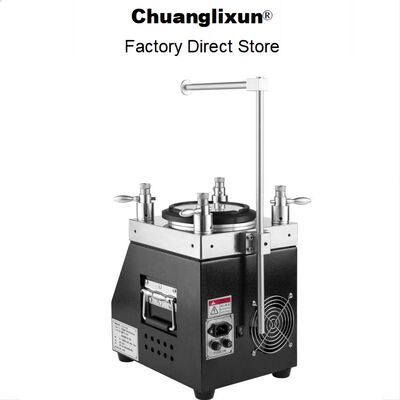

CLX-02E آلة التلميع عالية الدقة للألياف الضوئية بقدرة 36 SC/52 LC وبناء الفولاذ المقاوم للصدأ للاستخدام في المصنع / المختبر
تفاصيل المنتج
| قدرة التلميع: | SC 36 كحد أقصى، LC 52 كحد أقصى | قفزة الارتفاع: | <10um |
|---|---|---|---|
| الوزن الصافي: | 28 كجم | حجم الآلة: | 240x240x260 ملم |
| حجم لوحة التلميع: | 127 ملم (5 بوصة) | مدخلات الطاقة: | 110 ~ 230 فولت تيار متردد، 50 هرتز/60 هرتز |
| الطاقة الكهربائية: | 126 وات | الرطوبة النسبية: | 15٪ ~ 85٪ |
| درجة حرارة العمل: | 10 ℃ ~ 40 ℃ | مادة: | الفولاذ المقاوم للصدأ |
| إعدادات الوقت: | 99 دقيقة و99 ثانية (الحد الأقصى) | سرعة الدوران: | 140 دورة في الدقيقة |
| فقدان الإدراج: | .20.20 ديسيبل (SM)، .50.50 ديسيبل (مم) | خسارة العودة: | ≥55 ديسيبل (SM)، ≥30 ديسيبل (مم) |
| انحناء نصف القطر: | 5-25 ملم (UPC)، 5-12 ملم (APC) | ||
| إبراز |
آلة تلميع الألياف الضوئية بقدرة 36 SC/52 LC,جهاز تلميع موصلات الألياف عالي الدقة,معدات تلميع الألياف الضوئية المصنوعة من الفولاذ المقاوم للصدأ,High-Precision Fiber Connector Polisher,Stainless Steel Optical Fiber Polishing Equipment |
||
وصف المنتج
آلة طلاء الألياف الضوئية CLX-02E تم تصميمها بناءً على المعايير العالمية الدولية والخبرة العملية الواسعة.هذه المعدات المتقدمة تتجاوز GR-326 متطلبات الهندسة وجه نهاية وتتضمن ضغط أربعة زوايا مع تقنية حامل IPC المبتكرة، وتوفير نتائج رائدة في الصناعة.
تم تصميم هذه الآلة لبيئات الإنتاج الضخم ، وتنتج باستمرار واجهات نهاية اتصال ممتازة لموصلات LC و SC و ST و FC و MTRJ و E2000 وتدعم تطبيقات التلميع الزاوية.يبقى الأداء ثابتًا سواء كان يلمع 1 أو 24 رابطًا في وقت واحد.
- معدات التلميع ذات الدقة العالية بالألياف الضوئية مع مسارات التلميع في المدار الكوكبي
- أدوات التلميع سريعة التغيير لتشغيل فعال
- سرعة دوران التلميع القابلة للتعديل (عادة 140 RPM)
- السعة القصوى: 48 قطعة لموصلات MU/LC ، 36 قطعة لموصلات SC/FC/ST
- معدل العائد في الممر الأول من 98 إلى 100٪ لجودة الوجه النهائي
- هيكل IPC مع ضغط مستقل لكل رابط
- معدل اجتياز 3D ≥98% (عادة 100% حسب معايير IEC)
- فقدان عودة APC ≥60dB، وفقدان عودة PC/UPC ≥55dB
- خسارة الإدراج ≤0.20dB (عادة)
- البناء من الفولاذ المقاوم للصدأ عالية الجودة المعالجة الحرارية للحصول على الدقة والمتانة
- استقرار ممتاز مع 8-10 سنوات من العمر التشغيلي
| حجم الجهاز | L 240mm × W 240mm × H 260mm |
| الوزن الصافي | 28 كجم |
| إدخال الطاقة | 110-230VAC 50Hz/60Hz |
| الطاقة الكهربائية | 126 واط |
| الرطوبة النسبية | 15% - 85% |
| درجة حرارة العمل | 10°C-40°C |
| المواد | الفولاذ المقاوم للصدأ |

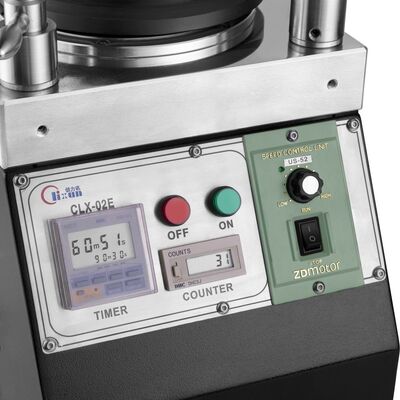

| إعدادات الوقت | 99 دقيقة و 99 ثانية |
| سرعة لوحة الدوران | 140 دورة في الدقيقة |
| ارتفاع القفز من الصفائح | < 10 ميكرومتر |
جودة عالية من طلاء الوجه النهائي بدون بقع بيضاء، بدون خدوش، وحواف الألياف مرئية بشكل واضح.
| نوع الجهاز | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| خسارة الإدراج | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| خسارة العائد | ≥ 55 ديسيبل | ≥ 55 ديسيبل | ≥30 ديسيبل |
| المعلم | معايير UPC | معايير APC |
|---|---|---|
| نصف قطر الانحناء | 5-25ملم | 5-12ملم |
| التراجع القصوى | 0-50μm | 0-50μm |
| ارتفاع الألياف | -100~+50μm | -100~+50μm |
| الزاوية | لا | 8.00+/-0.50 درجة |
شركة شينزن تشوانجليكسون للأجهزة الإلكترونية الضوئية
تأسست في عام 2010، شنتشن تشوانغليكسون أوبتوإلكترونيك معدات الشركة المحدودة هي شركة معدات الاتصالات البصرية دمج البحث والتطوير، والإنتاج،خدمات ما بعد البيع والخدمات التقنيةنحن نقدم منتجات عالية الجودة وخدمة شاملة بعد البيع والدعم التقني المجانية لمواجهة تحديات إنتاج ألياف الضوئية
نحن نستخدم شركات الشحن العالمية الرئيسية بما في ذلك DHL، FEDEX، UPS، EMS، TNT، أو الشحن البحري.وسوف نختار الطريقة الشحن الأكثر فعالية من حيث التكلفة على أساس كمية الطلب.
أبرز المنتجات
توفر آلة تلميع الألياف الضوئية CLX-02E تلميعًا عالي الدقة لنهاية الوجه لأسلاك تصحيح FTTH. يتميز بسعة 36 SC/52 LC، وإنتاجية تمريرة أولى بنسبة 98-100%، ونتائج متوافقة مع IEC. مصنوع من الفولاذ المقاوم للصدأ المتين للاستخدام في المصنع/المختبر، ومدعوم بضمان لمدة عامين.
