وصف المنتج

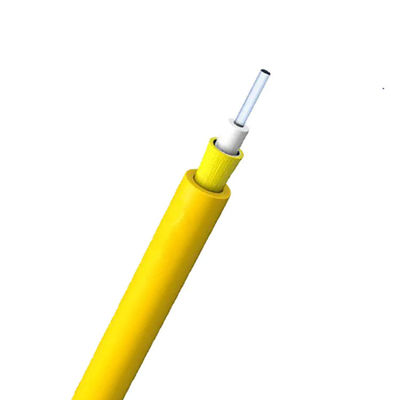

كابل بصري داخلي Sinohone GJFJV أحادي النواة ملفوف بإحكام ، مع خيوط الأراميد كعنصر تقوية ، والألياف الضوئية تتبنى هيكل الغطاء المحكم ، والغمد يعتمد PVC أو LSZH ، الذي يتميز بخصائص الوزن الخفيف والنعومة العالية وسهولة التقشير ، و مناسب لمشهد الأسلاك الخاص بوصلة التوصيل المتنقلة لمعدات الاتصالات والألياف الضوئية إلى سطح المكتب.
الموديل: GJFJV
هيكل
| ضيق لون الألياف المخزنة |
1 - أزرق 2 - برتقالي 3 - أخضر 4 - بني 5 - رمادي 6 - أبيض |
| تعزيز الأساسية | غزل الأراميد |
| مادة الغلاف الخارجي | LSZH ، PVC |
سمات
يضمن عضو قوة غزل الأراميد قوة شد عالية واستقرار طويل الأمد في النقل.
قطر خارجي صغير ، وزن خفيف ، مثبط للهب ، سهل القطع ، توهين منخفض ، ناعم للغاية.
الربط المباشر بين الكابلات المخزنة الضيقة ولا يحتاج إلى صندوق ربط أو ضفيرة.
التطبيقات
وصلة فايبر أو ضفيرة
مستوى المصاعد الداخلي وكابلات مستوى مكبرات الصوت
الترابط بين الأجهزة وأجهزة الاتصال
بناء لمبنى ربط الكابلات
موصلات متحركة وأسلاك توصيل لمعدات الاتصالات
معلمات المنتجات
|
كابل |
الأساسية |
قطر الكابل |
وزن الكابل |
قوة الشد |
قطر الانحناء مم | درجة حرارة التشغيل ℃ |
| (غفجف -4) | 4 | 4.3 | 30 | 200/600 | 55/110 |
|
| (غفجف -8) | 8 | 5.0 | 40 | 200/600 | 55/110 | |
| (غفجف -12) | 12 | 6.0 | 45 | 200/600 | 55/110 | |
| (غفجف -24) | 8.5 | 8.5 | 52 | 200/600 | 55/110 |
المعلمات البصرية
| 50/125 أم | 62.5 / 125 ميكرومتر | ع 652 | ع 655 | ||
| التوهين (+20 ℃) | @ 850nm | ≤3.5 ديسيبل / كم | ≤3.5 ديسيبل / كم | ||
| @ 1300 نانومتر | ≤1.5 ديسيبل / كم | ≤1.5 ديسيبل / كم | |||
| @ 1310nm | ≤0.5 ديسيبل / كم | ≤0.5 ديسيبل / كم | |||
| @ 1550nm | ≤0.4 ديسيبل / كم | ≤0.4 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥ 500 ميجا هرتز | ≥ 200 ميجا هرتز | ||
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز | ≥600 ميجا هرتز | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1450 نانومتر | |||
| التوهين عند دورة درجة الحرارة Δα (-20 ° C ~ + 60 ° C) | @ 1300 نانومتر | ≤ 0.25 ديسيبل / كم | ≤ 0.25 ديسيبل / كم | ||
| @ 1550nm | ≤ 0.1 ديسيبل / كم | ≤ 0.15 ديسيبل / كم |
النقل / التخزين / درجة حرارة التشغيل: -20 درجة مئوية ~ + 60 درجة مئوية
درجة حرارة التثبيت: -5 درجة مئوية ~ + 50 درجة مئوية
